【开发tips】二十行代码搞定小地图功能 !

汽水 · 发表于 2024-1-21 16:40:15

本帖最后由汽水于 2024-1-21 16:43 编辑

近来接到不少创作者提问，如何制作小地图？那么今天它来了~，接下来我会以最简单快速的方式教会大家如何实现一个小地图功能。

先讲一下思路，小地图其实就是把人物的位置映射到 UI 上，每次人物位置更新就同步更新一下 UI 位置，我在下面画了一幅图帮助理解：

在上面图中，左边蓝色的代表着小地图，右边黄色的代表着实际地图，中间的小三角形代表着玩家的位置。从图上可以看出假设小地图是 200 * 200，实际地图是 400 * 400，只需要算一下映射关系即可完成显示。

接下来我们来实践一下：

先在编辑器中截图一下场景，将截好的场景图片上传到资源库中。（这里有个小技巧，我们可以将一个物体放在原点，然后右键它选中从上方观察，这样摄像机就与地面平行了）

关于资源上传可以看这里： UI 贴图基础规格规范 | 教程 (ark.online)

上传好之后，我们来搭建一下小地图 UI，我们大体需要这样一个结构。由一个 Canvas 嵌套两个图片控件，这两个图片控件分别代表小地图背景、玩家 icon (也就是箭头)

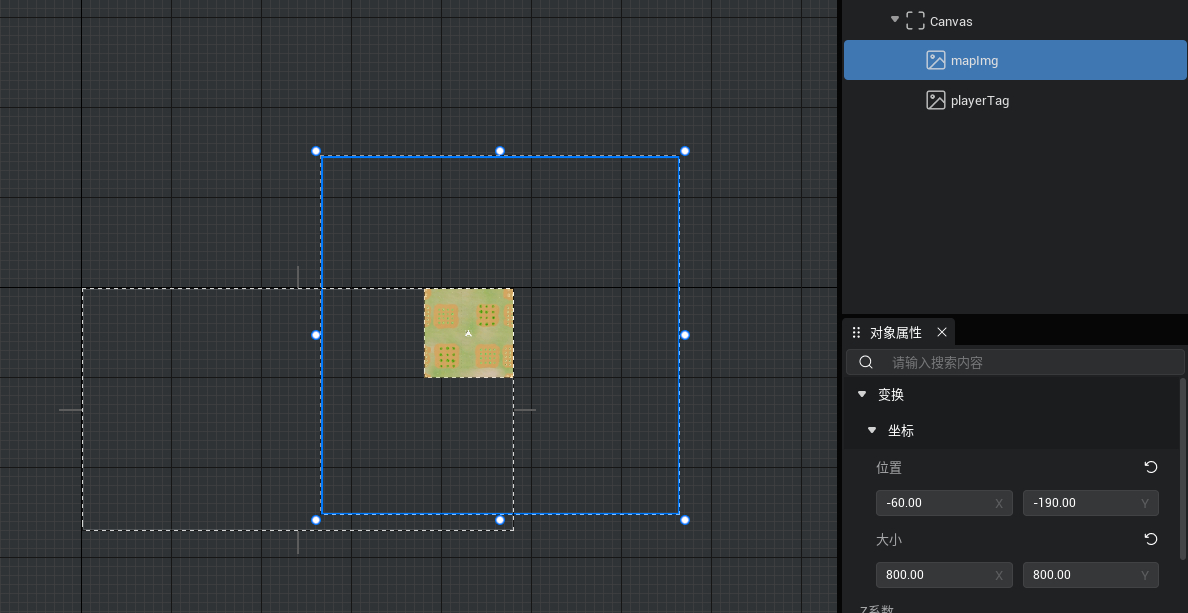

接下来将 Canvas 的溢出隐藏勾选上，并将上传好的小地图图片赋值给 mapImg 控件，然后把 mapImg 控件的大小设为与原图大小相同，这里我设置为了 800 * 800

保存之后将这个 UI 拖拽到场景中，接下来我们来编写代码。

创建一个名为 Map 的 UI 脚本，并将它绑定给我们刚刚创建好的 UI 。具体绑定方式请看：创建游戏界面 (UI) | 产品手册 (ark.online) 方式一。



export default class Map extends UIScript {





    private _player: Player = null;

    private _mapImage: Image = null;

    private _playerTag: Image = null;





    private _durX: number;

    private _durY: number;

    private _mapImagePosCache: Vector = Vector.zero;





    protected onStart() {

        //设置能否每帧触发onUpdate

        this.canUpdate = true;

        this.layer = UILayerMiddle;





        this._playerTag = this.uiWidgetBase.findChildByPath("RootCanvas/Canvas/playerTag") as Image;

        this._mapImage = this.uiWidgetBase.findChildByPath("RootCanvas/Canvas/mapImg") as Image;







        Player.asyncGetLocalPlayer().then((p) => {

            this._player = p;

        });

    }





    protected onUpdate(dt: number) {

        if (!this._player) return;

        // 获取玩家位置

        const pos = this._player.character.worldTransform.position;

        // 获取玩家控制器旋转角度

        const rot = Player.getControllerRotation();

        // 设置玩家标签的旋转角度

        this._playerTag.renderTransformAngle = rot.z - 90;





        // 计算背景地图位置

        this._durX = (pos.x / 5300) * 800 - 60;

        this._durY = (pos.y / 5300) * 800 - 190;

        // 设置背景地图位置

        this._mapImagePosCache.set(this._durX, this._durY);

        this._mapImage.position = this._mapImagePosCache;





    }





}
